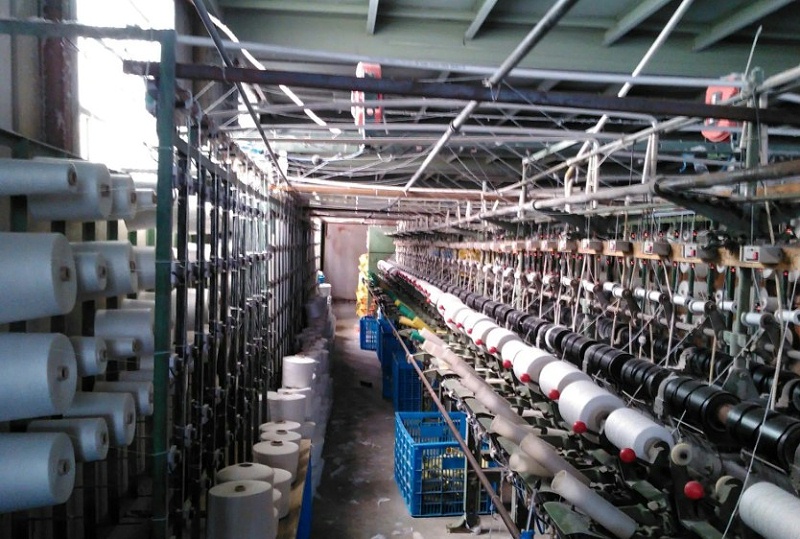

紡織變頻器在紡織機械設備中的應用，所以可以說基本上囊括每個工藝流程的機械設備。包括開棉機、梳棉機、圓圈機、精梳機、并條機、粗紗機、細紗機、羅箭機等。織機包括漿紗機、整經機等。此外，許多交流變頻調速器用于針織機、無紡布、化纖機械和印染設備。我來介紹一下粗紗機和漿紗機。

高速懸掛粗紗機

這種粗紗機是我國近年來開發設計的新型粗紗機。選用工控機、PLC和VFD control四臺電機分別旋轉錠翼、滾筒、簡易管和龍筋升降機，取消了錐齒輪變速裝置和成型設備，簡化了機構。效率高、可靠性高、噪音低，有助于實際操作和維護。加工適應性好，減少了破損的幾率。最高轉速可達1500r/min，完成了人機交換、停車翼自動精確定位等新技術的應用。它是一臺高質量的粗紗機。

漿紗機

這臺漿紗機是交流逐層傳動系統。退漿槽、上漿槽和烘箱為交流變頻電機驅動系統，織軸和牽引輥為交流伺服電機變頻電機獨立驅動系統。有5 VFD2伺服電機控制器及其工作壓力、溫度、回潮率傳感器。它由工控機和PLC控制。形成了逐層控制系統軟件。其中，PLC用于控制整機的姿態和回潮率、烘干室和漿槽的溫度、灌漿輥的工作壓力。整機由工業計算機控制。該機控制精度高，性能穩定，設備故障率低。它是一種高質量、高品質的機器設備。

VFD在紡織機械中的應用

1.交流變頻調速的特點

（1）降低功能損失控制的成本。

針織廠離不開空調和通風。中央空調電機采用變頻調速器控制時，減少了功能損失，大大節約了用電量。根據某公司出示的數據，12臺空調全年可節電24萬余元，空調平均耗電量降低了6、7個點。

（2）精簡機構，提高特色。

根據PLC可編程控制器或工業控制計算機的控制，由變頻調速器完成多臺電機的同步協調運行。根據生產流程圖，控制各個組織的健身運動，從而簡化組織。比如粗紗機采用交流變頻調速，擺脫了錐輪調速機構，進而擺脫了錐輪調速傳動帶跑偏禁止的問題。

就紡紗機而言，由于采用變頻調速器去掉了成型結構中的成型凸輪軸，消除了因成型凸輪軸造成桃底被打斷、桃頂被沖擊的情況。提高細紗的外觀質量。便于在下一個工藝流程中快速放卷。另外，采用變頻調速器控制三十九個主電機的轉速來控制錠子的轉速，使細紗的轉速比在大、中、小三種紗線中變化，降低斷紗率。

溝通原則的應用VFD

VFD紡織設備電機的關鍵應用是三相磁感應交流多線程電機。

我們將介紹各種VFD的區別

(1)用VFD開環增益控制多線程電機轉速稱為V/F模式。這種供電電路簡單可靠，如泰安企業的N2 VFD等。但調速精度低0.1%，低檔特性不理想。所以多用于針織機或法規。

在不太高的紡織設備上。

(2)選擇矢量素材控制VFD不帶速度傳感器，如泰安企業的V2 VFD不帶PG卡。具有優質低檔的特點。該電源結構簡單，可靠性高。此外，還具有良好的加減速特性、轉矩特性和限流特性。調速精度達到0.2%。調速范圍在100: 1以內。印染設備的適宜調速等。

(3)選用帶速率反饋的矢量素材，變頻控制多線程電機，閉環控制變頻速度，如泰安的V2 VFD PG卡。速度范圍達到1000: 1。

為了提高VFD電源的開關頻率，采用帶輸出功率的IGBT代替GTR。它可以完成一個高頻響、高精度、智能化的系統。適用于分切整經機、漿紗機、熱定型機和化纖滌綸絲紡織機械設備的高速調節和恒支撐力、恒線速度。

在一些機械設備上，將所需的電氣元件和VFD以及控制面板與繅絲頭的一部分機械設備集成在一起，也減小了體積，提高了可信度。

變頻調速器在紡織中應用的前景。

中國紡織業的現代化進程正在加快。但與優秀的國際水平相比，也有很大的差距。為了更好地克服障礙，我們應該不斷提高紡織設備的機電一體化水平。變頻調速技術的原理可以更好地應用于紡織設備的控制。不斷開發和設計具有中國獨立專利權的高質量VFD交流伺服電機控制器。通過市場營銷，積極推廣智能系統技術和計算機接口技術，完成互聯網控制。根據顯示儀表和觸摸屏完成人機交流。讓棉紡織真正達到一個優秀的水平。
