1.頻率給定方法是什么？

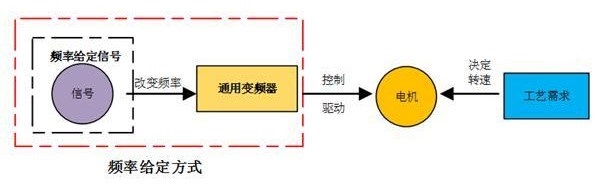

在變頻調速系統中，要改變電機的速度，需要調整變頻器的輸出頻率。當調整變頻器/的輸出頻率時，需要提供一個信號，用于將頻率更改為變頻器，這稱為頻率給定信號。頻率給定模式是提供變頻器頻率給定信號的模式。

附圖1

2.什么是脈搏信號？

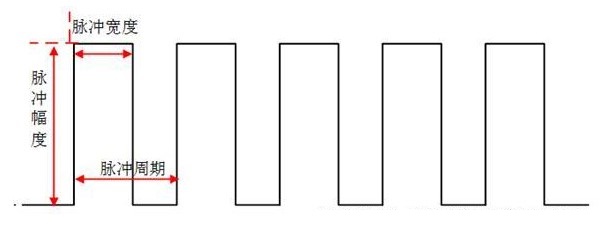

脈沖是一種形狀各異的離散信號。波形在時間軸上是不連續的(波形之間有明確的間隔)，具有一定的周期性。脈沖的主要參數是脈沖幅度、脈沖寬度、脈沖周期T和脈沖頻率(1/T)。最常見的脈搏波是矩形波(即方波)。

附圖2

3.脈沖給定模式的實現。

在脈沖設置模式下，通過變頻器/的特定高速開關端子設置外部輸入脈沖序列信號的頻率，并通過調整脈沖頻率來改變變頻器/的輸出頻率。以下描述以三晶電氣通用變頻器VM1000系列為例(最大支持100kHz):

1)定義終端。

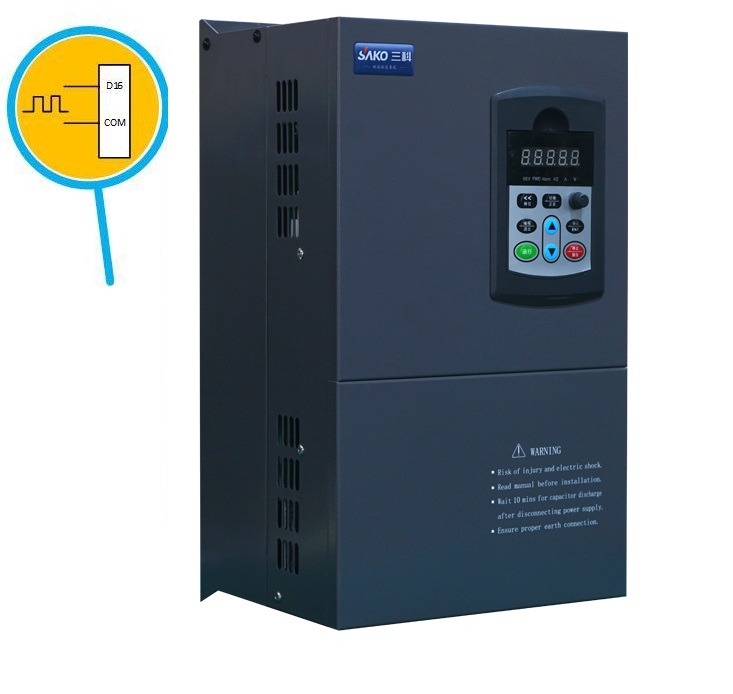

多功能輸入端子定義為脈沖輸入端子(如果脈沖信號端子是固定的，則無需選擇。例如，VM1000系列需要將參數F5.05設置為30，并將DI6端子定義為高速脈沖輸入端子)。

附圖3

2)設置頻率給定模式。

將變頻器的頻率設置模式設置為脈沖設置(對于VM1000通用變頻器，v0.03 = 5)。

3)定義頻率給定曲線。

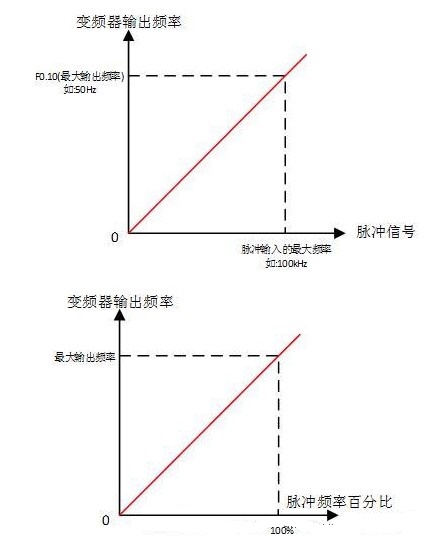

首先確定外部輸入脈沖序列信號的輸出范圍(如0-100kHz)和變頻器，的輸出頻率范圍(如0-50Hz)。確定外部輸入脈沖序列信號和變頻器的輸出頻率范圍后，建立給定的頻率圖(即外部脈沖信號的最小/最大值對應變頻器輸出頻率的最小/最大值)，如下圖所示:

附圖4

從圖4可以看出，變頻器的輸出頻率與脈沖信號的頻率成正比(線性關系)。當脈沖信號的最大頻率為100kHz(100%)時，變頻器的輸出頻率為50Hz。同樣，如果希望變頻器的運行頻率為25Hz，則需要將脈沖頻率信號更改為50kHz。

四.應用程序。

根據三相變頻器/的頻率給定方式，可與晶體管式PLC配合使用，實現變頻調速。編程后，晶體管型的PLC輸出端可以發送脈沖信號(一般為0-100kHz)。在這種使用方式下，不需要安裝PLC通信模塊(通信給定)或模擬模塊(模擬給定)，一定程度上節約了成本。
