如果變頻器帶有內置制動單元和附加制動電阻器，請務必注意制動電阻器的正確接線。制動電阻應接在P端和DB端之間， 而不能接在P端和n端之間，否則三相整流橋在不運行時會滿負荷工作，導致設備無法正常運行，制動電阻可能被燒毀。

制動電阻接線長度小于5m，采用絞合線。

組成

作為一種紋波電阻，主要用于變頻器的機械系統中，控制電機快速停止，幫助電機將快速停止產生的再生電能轉化為熱能。它由以下三部分組成:

陶瓷管:是合金電阻絲的骨架，有散熱器的作用。

合金電阻:扁平帶狀波浪形，纏繞在陶瓷管表面，負責將電機的再生電能轉化為熱能；

涂層:涂在合金電阻絲表面，具有耐高溫的特點，作用是阻燃。

安裝

作為發熱元件，因此在安裝的過程中需要考慮以下問題:

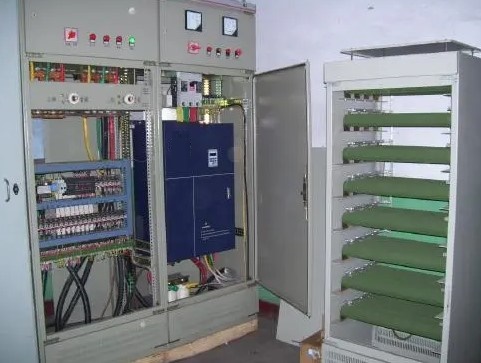

(1)安裝位置的制動電阻不能與VFD安裝在同一個控制柜內，以免過熱。最好也不要太靠近怕熱的其他設備，以免影響其他設備的正常運行。

制動阻力不能離變頻器太遠，一般在5m以內，最多不超過10m。

(2)電阻柜的設計應充分考慮制動電阻的散熱。

首先，要有足夠的空間；其次，要有散熱孔。對于經常打開的制動電阻器，還應提供冷卻風扇。
