一.概述

隨著變頻器調速技術的發展和人們對飲用水水質要求的不斷提高，變頻供水設備已廣泛應用于多層住宅小區和高層建筑的生活供水。變頻調速供水具有以下優點:

1.設備投資少，系統運行可靠；

2.占地面積小，省電省水；

3.自動化程度高，操作控制方便；

供水行業應用廣泛，可通過道路灌溉、家庭供水、工業供水和施工現場供水變頻器。供水變頻器水質參差不齊，沒有接綠接黃，所以我們的SKI600水泵變頻器有很好的接入，供水方案相對統一，維護相對方便。

二、供水行業設備組成及工作原理。

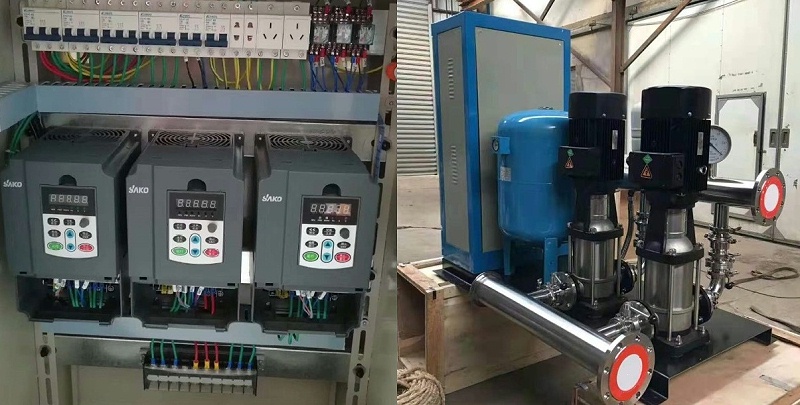

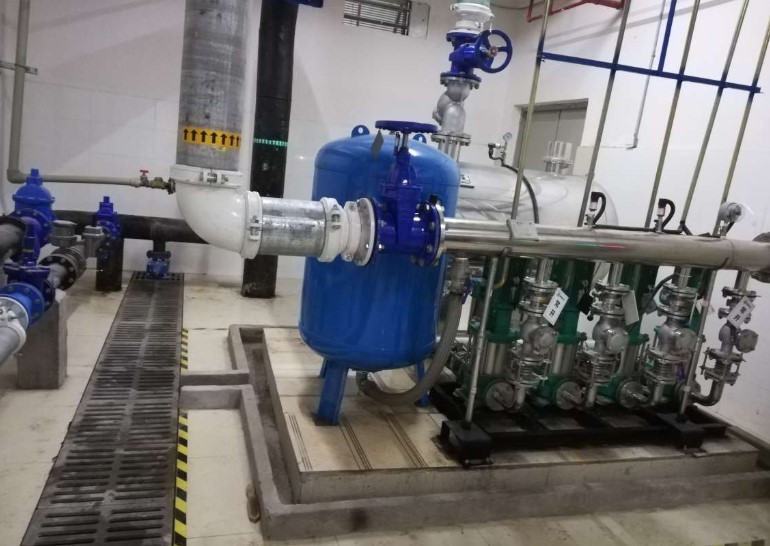

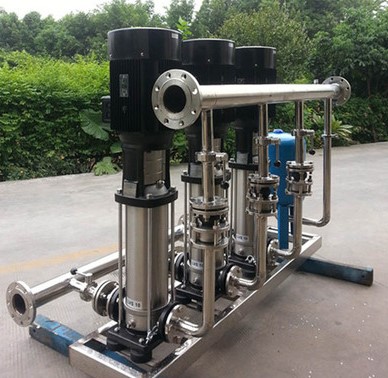

1.恒壓供水主要由電機、a 水泵、緩沖罐、遠程壓力表和SKI600 水泵 變頻器。通常，終端用于啟動和停止。

2.恒壓供水系統將遠程壓力表的反饋信號與給定值進行比較。當反饋值高于睡眠閾值時，變頻器在睡眠時間過去后進入睡眠狀態。當反饋閾值低于啟動閾值時，電機重新啟動以保持壓力接近給定值。

水泵單位。

三、恒壓供水系統的特點。

1.水泵軟啟停，無沖擊和過電壓危害及水錘現象；

2.可靠運行:變頻器實現泵的軟啟動，防止管網沖擊，避免管網壓力超限，避免管道破裂；

3.設備自動化程度高，供水穩定可靠，水質無二次污染；

4.完善的保護功能:當一臺泵出現故障時，會主動發出報警信息，同時啟動備用泵，維持供水平衡；

四、恒壓供水行業實現的功能。

恒壓供水的主要作用是保持水壓恒定，避免大的波動。

要實現的主要功能:

(1)給定的壓力，即給定的公斤數。

(2)要實現睡眠功能，在不用水時，電機保持低速或零速。

(3)當壓力反饋低于一定值時，需要重新啟動并維持壓力。

動詞 （verb的縮寫）SKI600在恒壓供水行業的應用。

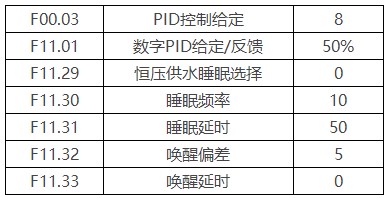

參數設置:

方案:

1.F00.03=8(頻率給定通道設置為給定PID控制)。

2.設置給定的PID控制器信號源；(例如，10公斤的水箱應保持6公斤的恒定壓力；給定設置為6/10+F11.32(如果此時F11.32為5%)= 65%；如果恒壓為6 kg，不準確，喚醒偏差小，給定值可以直接設置為6/10=60%)。

3.設置PID控制器的反饋信號源；(電壓壓力表或電流壓力表等。).

4、f 11.29 = 1；(恒壓供水處于休眠狀態)。

5.在根站點設置F11.30睡眠頻率；(輸出頻率低于睡眠頻率，通過F11.31進入睡眠狀態)。

6.在根站點設置F11.31睡眠延遲。

7.設置F11.32喚醒偏差；(當給定PID-喚醒偏差> PID反饋時，將停止休眠并啟動)。

8.設置喚醒延遲；(給定PID-喚醒偏差> PID反饋時，喚醒延時設定時間后，變頻器將不再休眠，變頻器將啟動)。

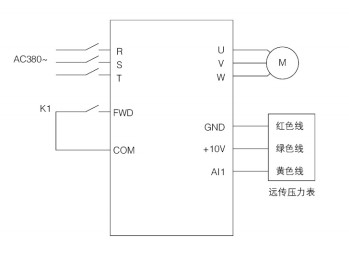

連接圖

結語

恒壓供水的功能是通過變頻器的PID控制功能實現。但通用型變頻器僅僅只能滿足恒壓供水的基本控制要求，而SKI600水泵變頻器是一款對PID控制算法進行了優化的產品，使得SKI600水泵變頻器的控制性能更加完善。
