簡單來說通用型變頻器就是控制AC到DC 再到AC的設備。最后一次變成交流，是頻率和電壓由預設參數控制的交流，這樣作為負載的交流電機可以從一個速度變成任意速度，可編程轉矩變化很小。同時包含過流、過壓、欠壓、過載保護裝置，顯示轉數、電流、電壓等。同時，還能記住最近的故障信息。

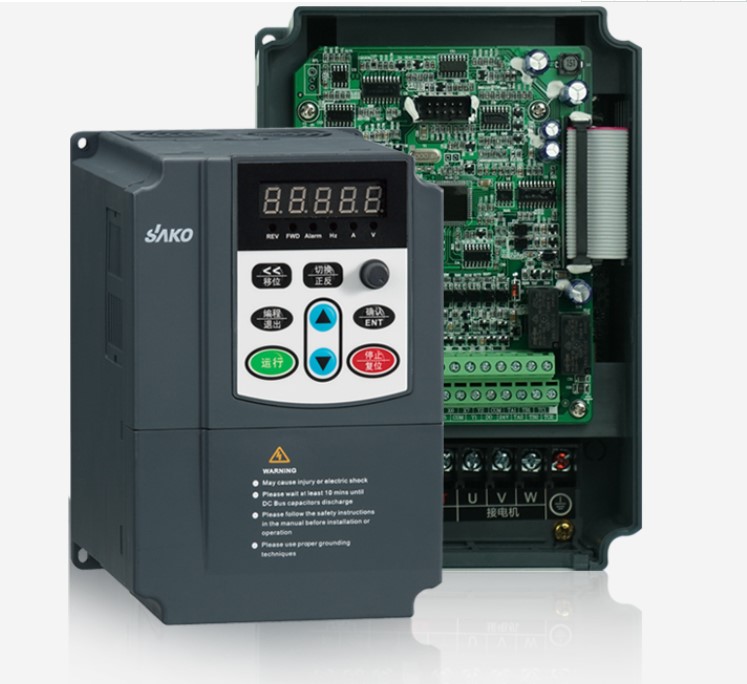

變頻器

其中，變頻器的結構分為三部分:

（1）整流器:最近廣泛使用二極管轉換器，將工頻轉換成DC功率。兩組晶體管轉換器也可以用來形成可逆轉換器，由于其可逆的功率方向，可以再生。

（2）平滑波回路:整流器整流后的DC電壓含有6倍于電源頻率的脈動電壓。此外，逆變器產生的脈動電流也會使DC電壓發生變化。為了抑制電壓波動，電感和電容被用來吸收波動的電壓(電流)。當器件的容量較小時，如果電源和主電路構成有容差的器件，可以省去電感，使用簡單的平滑電路。

（3）逆變器:與整流器相反，逆變器將DC功率轉換為所需頻率的交流功率，并在指定時間接通和斷開六個開關器件，以獲得三相交流輸出。以電壓型pwm逆變器為例，給出了開關時間和電壓波形。

變頻器電路圖。

其中，變頻器電路分為主電路、控制電路、運算電路、電壓電流檢測電路、驅動電路、速度檢測電路等。

主電路:

①整流電路:將三相交流電變為脈動直流電。

②濾波電路:使脈動DC變得更平滑DC。

備注：根據濾波元件的不同，變頻器可分為電容電壓型變頻器和電感電流型變頻器。

③限流電路:電源接通時限制充電電流，保護整流二極管。

④制動電路:吸收泵電壓和增加電機轉矩的機構。

⑤逆變電路:在驅動電路的控制下，將直流電變為交流電。
